高度な CAD エンジニアリングと GD&T 標準が工業用熱成形金型の精度をどのように保証するか

2026-07-02

1. 熱成形工具開発におけるパラダイムシフト

最新の高速パッケージング生産資産の製造では、エンジニアリング段階で絶対的な精度が要求されます。 2 次元レイアウトと経験的な試行錯誤による修正に依存した従来の方法論は、サイクルタイムの最小化と材料の最適化に焦点を当てた業界ではもはや実行できません。薄型ゲージのパッケージングの大量生産には専門の技術が必要です ランチボックス熱成形金型 アセンブリは、すべてのツール キャビティ全体にわたって均一な熱放散特性を維持しながら、連続的な空気圧および機械的周期的負荷に耐えるように設計されています。

現代の統合 CAD設計ソフトウェア 工具と金型の製図ワークフローに直接組み込むことで、単一の工具鋼またはアルミニウム合金が CNC マシニング センターに入る前に、加工施設で複雑な 3 次元の抜き勾配をモデル化し、材料の絞り比を正確に計算し、現実世界の物理的応力をシミュレートできるようになります。検証を上流のデジタル環境に移行することで、ツールメーカーは高価な幾何学的偏差を軽減し、完璧な大量運用を保証できます。

技術的なメモ: 工業用熱成形は、狭い加工範囲内で行われます。金型ポケット内のわずかな幾何学的不一致は、下流の自動包装作業中に局所的な壁の薄化、構造的な座屈、および不規則な積み重ね構成を引き起こす可能性があります。

2. 3Dモデリングソフトウェアの中核となる技術力

プレミアムの導入 3D CAD 設計ソフトウェア 機械エンジニアが複雑な複数のキャビティの工具形状に取り組む方法が変わります。最新のソフトウェア内の高度な表面モデリング機能により、設計チームは必要な体積容量を維持しながらプラスチック材料の分布を最適化する有機的で人間工学に基づいた輪郭を構築できます。マルチキャビティ食品包装ツールを開発する場合、パラメトリック モデリング エンジンにより、プライマリ マスター キャビティに加えられた変更がマルチステーション レイアウト全体に瞬時に反映されます。

パラメトリック特徴操作と結合性

パラメトリック設計により、エンジニアは個別の金型コンポーネント間の幾何学的関係を明示的に定義できます。たとえば、コンテナ プロファイルのリップ全体の厚さを変更すると、レイアウト全体にわたる対応するポケット クリアランス、圧力ボックスの寸法、およびプラグ アシスト パラメータが自動的に更新されます。この双方向の結合性により、反復的なプロトタイピング段階でのエンジニアリング時間が大幅に削減され、アセンブリ図面、機械加工青写真、および構造解析ファイルにわたる設計の整合性が保護されます。

高度なサーフェス トポロジーと連続性

高性能 3Dモデリングソフト 複雑な遷移半径に沿った曲率の連続性を達成するために必要な数学的制御を提供します。工具設計者は、正確な表面調整を活用して、熱成形プラスチック シートに応力集中ゾーンを引き起こす急激な断面変化を防ぎます。この高度な幾何学的制御により、深絞りポケット壁や狭いコーナー半径に沿って一貫した材料の厚さを維持できます。

パラメトリック エンジニアリング ワークフロー マトリックス マスターキャビティトポロジ 表面と抜き勾配の角度 パラメトリック更新エンジン 自動リアルタイム同期 マルチキャビティアレイ 均一なツールパターン 工具と金型の図面 GD&T データ統合 CNC 加工パス CAM ツールパスの生成

3. 包括的なモールドコアおよびキャビティエンジニアリング

大量の熱成形ツールを開発するには、上部と下部の機械成形ゾーンを明確に分離する必要があります。 SolidWorks 金型設計などの特殊な設計ワークフローでは、明確なパーティング ラインを抽出し、シャットオフ サーフェスを分割し、生の幾何学的アセンブリを専用の金型コアとキャビティ設計アーキテクチャに分離するための専用ツールセットが提供されます。このデジタル セグメンテーションにより、エンジニアはツールの両方のセクションの通気構成、材料の選択、特定の熱経路を最適化できます。

通常、雌型キャビティ プレートは、容器の外観の美的プロファイルと構造リブを定義し、一方、雄型コアは内部寸法制御を調整し、機械的なプラグ支援追跡を提供します。これらのコンポーネントを共有 CAD アセンブリ内で設計することで、高速クランプ サイクル中に完璧な位置合わせが保証され、パーティング ラインの不一致が排除され、成形プレス ガイド ピンの機械的摩耗が軽減されます。

キャビティサイドエンジニアリング

表面仕上げの品質、素材のブランド詳細、構造的なスタッキング ラグに重点を置いています。機械表面を傷つけることなく、きれいに自動で部品を取り出すには、正確な抜き勾配の計算が必要です。

コアサイドエンジニアリング

内部部品の公差、機械的ストリッピングリング、構造材料の分布を管理します。通常、成形サイクル中に閉じ込められた空気を迅速に排出するための複雑な通気マイクロチャネルが含まれています。

マルチキャビティツーリングにおける主な課題は、大きな金型プレート全体にわたる熱勾配を管理することです。 CAD スペース内で実行される流体力学シミュレーションにより、エンジニアはコアとキャビティ インサートの周囲を密に包み込む正確な冷却チャネルを設計できます。すべてのキャビティ全体で一貫した表面温度を維持することは、部品の反りを防止し、安定した生産量を確保するために重要です。

4. プラスチック収縮許容値の計算式の実装

工具設計におけるよくある落とし穴は、金型ポケットが最終プラスチック部品の目標寸法と正確に一致する必要があると想定していることです。実際には、熱可塑性樹脂は、非晶質形成温度から安定した周囲保管状態まで冷えるにつれて大幅に収縮します。エンジニアは、最終製品が設計要件を満たしていることを確認するために、特定のプラスチック収縮許容値の測定基準を使用して工具形状を拡大縮小する必要があります。

収縮率は、材料の選択、シートの厚さ、方向、および特定のツール温度に大きく依存します。ポリエチレン テレフタレートのような非晶質ポリマーは、より高い方向依存性の収縮率を示すポリプロピレンのような半結晶性ポリマーとは異なる挙動を示します。以下の表は、ツール設計者が CAD スケーリング パラメータを設定するときに使用する標準的な収縮率の概要を示しています。

ポリマークラス 共通の材料 平均収縮範囲 ツールのスケーリング係数
アモルファス ペット/ペット 0.4パーセントから0.7パーセント 1.005
半結晶質 PP(ホモポリマー) 1.5パーセントから2.2パーセント 1.018
修正されたインパクト ヒップ 0.5パーセントから0.8パーセント 1.006
バイオベース 人民解放軍 0.3パーセントから0.5パーセント 1.004

これらのスケーリング値を適用するには、部品の形状を深く理解する必要があります。深絞り設計では、横軸に比べて主材料の絞り方向に沿った動きがより顕著になり、不均一な収縮が発生することがよくあります。高度な 3D CAD プラットフォームを使用すると、設計チームは独立した座標ベクトルに沿って不均一で異方性のスケーリング係数を適用して、この動作に対抗し、部品の歪みを防ぐことができます。

5. 高精度工具製作のための GD&T のデコード

複雑な複数キャビティの熱成形機械を検証する場合、従来のプラスマイナス寸法では不十分なことがよくあります。幾何学的な寸法と公差は、機能的な関係に基づいて機械的特徴の許容変動を明示的に定義するための標準化された数学言語を提供します。根底にある gd&t の意味を理解することは、グローバル サプライ チェーン全体にわたって厳格な製造制限を伝達する必要があるツール設計者にとって不可欠です。

GD&T では、単純に線形制限の間でフィーチャの境界を設定するのではなく、明示的な幾何学的制御ゾーンのシステムを使用します。このアプローチにより、真空パンチ アセンブリ、周囲トリム スチール、マルチステーション モールド ベースなどの個別のツール コンポーネントが、高速の連続生産実行中に正しく適合し、位置合わせされることが保証されます。

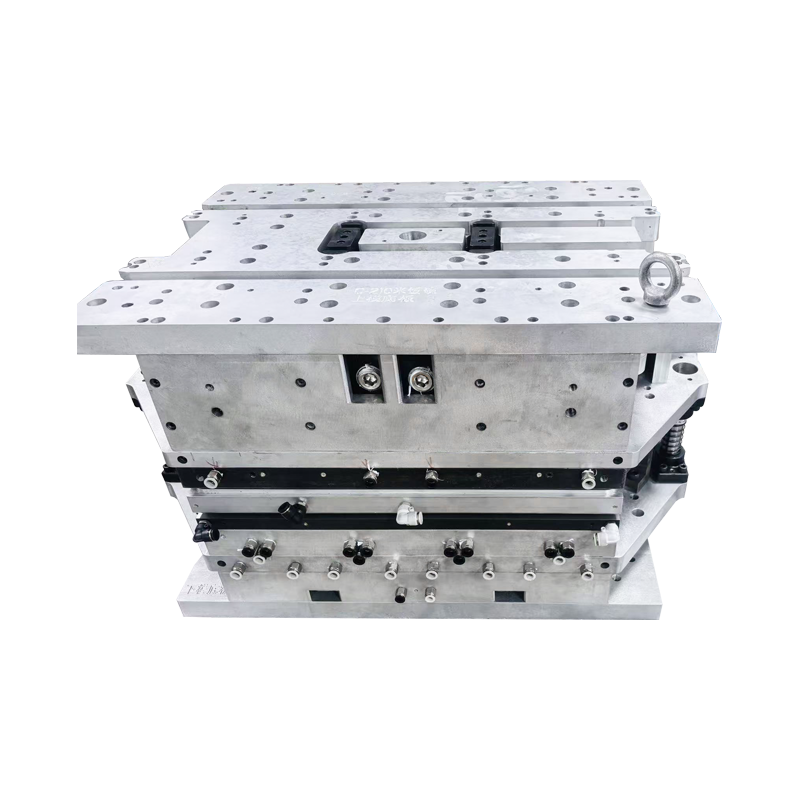

Precision Tooling CAD Blueprint Schematics

GD&T では、明確なデータム参照フレームを確立することで、品質管理検査官が初期の 3D モデリング段階で使用したのと同じ機能ベースラインからツール要素を測定できるようになります。この調整により、測定の曖昧さが軽減され、工具設計者と CNC マシニング センターの間のコストのかかる紛争を防ぐことができます。

6. 熱成形工具における重要な幾何公差

包括的な工具と金型の CAD 図面を作成する場合、長期的な工具の性能と機械的な互換性を保証するには、特定の幾何学的制御が必要です。構造熱成形レイアウトでは、位置精度、表面プロファイル制御、および平行振れによって、ツールがスムーズに動作するか、機械的干渉により早期に故障するかが決まります。

  • 表面プロファイル制御: 複雑なコンテナのキャビティに適用され、理論上の CAD 表面プロファイルの周りに均一な 3 次元公差エンベロープを定義します。この制御により、一貫した内部ボリュームと信頼性の高い自動パーツ ネスティングが保証されます。
  • 位置公差: 機械的なガイド ピン ブッシュ、同軸の通気孔、およびサポート ピラーの配置の、一次基準データに対する正確な位置を定義するために使用されます。これは、精度の低い座標公差グリッドを置き換えます。
  • 平行度と平面度: 大型のマルチキャビティバッキングプレートには重要です。金型プレートに適切な平坦度が欠けていると、クランプ力がツール全体に不均一に分散し、部品のエッジに沿ってバリが発生し、局所的な摩耗が加速します。
  • 同心度と同軸度: 重要なプラグ アシスト ロッドと一致するキャビティの中心線に適用され、真空成形の初期段階で材料が対称的に伸びるようにします。
GD&T 公差適用ゾーン ポジション ガイドピン&ポケット プロフィール キャビティの輪郭 平面度 プラテンボルスター面

7. 通気、冷却、材料排出の最適化

熱成形ツールは、基本的な部品形状を超えて、効率的な熱交換器および空気圧容器として機能する必要があります。高性能 CAD プラットフォームにより、エンジニアはこれらの機能システムを主要な 3D ワークスペース内で直接最適化できます。このデジタル統合により、生産サイクルが可能な限り迅速かつ確実に実行されるようになります。

通気システムの設計

閉じ込められたエアポケットによって成形プラスチックシートが変形するのを防ぐために、金型には戦略的な真空通気孔が必要です。エンジニアは 3D モデリング ツールを使用して、内側の隅や深いくぼみに沿ってマイクロベントの密集したパターンをマッピングできます。これらのフィーチャは、プラスチック材料が穴に移動して完成部品に表面上の欠陥が残るのを防ぐのに十分な大きさに作られています。

コンフォーマル冷却の統合

従来のドリル加工された流体ラインは直線の幾何学的な経路に制限されており、複雑な部品曲線付近の冷却効率が制限されることがよくあります。最新の工具工学では、コンフォーマル冷却チャネルを利用することでこの問題を解決します。 CAD 内で設計され、高度な積層またはマルチピース CNC 技術を使用して構築されたこれらのチャネルは、金型キャビティの正確なトポロジーを反映しています。この均一な冷却により、内部部品の応力が最小限に抑えられ、全体のサイクル時間が短縮されます。

8. 一般的なツールと欠陥ベクトルのトラブルシューティング

中量から大量の熱成形作業中に製造上の欠陥が表面化した場合、根本原因は多くの場合、ツール アセンブリ内の幾何学的な問題や公差の積み重ねに遡ることができます。初期のデジタル設計段階でこれらのエラーに対処することは、生産ラインの停止後に硬化工具鋼を修正するよりもはるかにコスト効率が高くなります。

観察された欠陥の種類 ルートツーリングファクター CAD 最適化戦略
局所的な壁の薄化 遷移半径が不十分です 曲率連続ルールを適用して、深絞りコーナーを滑らかにします。
部品の変形・反り 不均一な冷却チャネルのレイアウト 等角熱シミュレーション データを使用して冷却ジオメトリを再設計します。
排出スカッフマーク 不適切な抜き勾配 パラメトリック モデル内の垂直壁ドラフト クリアランスを増やします。
トリムラインに沿った点滅 プレートの平坦度公差が低い ボルスタープレート全体の平面度および平行度の仕様を厳しくします。

高度な機械解析ツールと厳密な幾何学的制御を組み合わせることで、エンジニアリング チームはこれらの一般的な加工欠陥を予測して排除できます。このデジタル最適化ステップにより、最終的な生産ツールが最初の起動段階から信頼性の高い大量のパフォーマンスを確実に提供できるようになります。

9. 金型製造に関するエンジニアリングのベストプラクティスの概要

高精度の熱成形金型の設計を成功させるには、高度なソフトウェア設計、適切な材料のスケーリング、および厳密な幾何学的寸法の慎重なバランスが必要です。構造化された設計ワークフローを確立することで、製造施設は厳格な性能と耐久性の基準を満たすツールを一貫して提供できます。

主要なエンジニアリング チェックリスト:

  • 使用する特定の熱可塑性材料と延伸比に基づいて、異方性収縮率を常に適用してください。
  • GD&T 内の包括的なデータム システムを使用して、複数のキャビティ ツール プレートにわたる部品のばらつきを制御します。
  • 設計プロセスの早い段階で詳細な熱シミュレーションと流体シミュレーションを統合して、冷却効率を最適化し、部品の反りを最小限に抑えます。
  • 明確で集中化されたパラメトリック データ モデルを維持して、すべてのコア、キャビティ、およびコンポーネントの図面に更新が確実に反映されるようにします。

10. よくある質問

Q1: 3D CAD 設計ソフトウェアは、PP や PET などの材料間の収縮差をどのように計算しますか?

エンジニアは、特定の体積膨張係数をソフトウェア スケーリング エンジンに手動で入力します。 PP などの半結晶材料は PET などの非晶質ポリマーよりも収縮するため、機械加工を開始する前に、CAD レイアウト内の元の金型キャビティを不均一に拡大して、これらの異なる物理的特性を補正する必要があります。

Q2: GD&T の定義は、なぜマルチキャビティ熱成形ツールベースにとってそれほど重要なのでしょうか?

GD&T は、従来の直線的な制限ではなく、正確な 3 次元の公差ゾーンを定義します。これは、モールド プレート全体に小さな位置合わせエラーが蓄積するのを防ぐため、マルチキャビティ ツールにとって非常に重要です。適切な幾何学的制御により、迅速な機械サイクル中にすべてのキャビティが適合するプラグアシストおよびパンチトリムダイと完全に位置合わせされます。

Q3: 標準ツールとダイの CAD 図面を CAM システムに直接転送できますか?

はい。最新のパラメトリック設計プラットフォームは、コンピューター支援製造ソフトウェアとの直接の互換性を提供します。この統合により、CNC プログラマはソリッド ジオメトリから正確なツールパスを直接生成できるため、手動による転写エラーを最小限に抑え、完成した鋼材が承認されたデジタル設計と一致することが保証されます。

Q4: 深絞り容器の金型キャビティには通常どのような抜き勾配が推奨されますか?

標準的な熱成形キャビティでは、通常、片側あたり 1 ~ 2 度の最小抜き勾配が必要です。より深い絞りやテクスチャーのある表面の場合、きれいな部品を確実に取り出し、自動処理サイクル中に表面の擦り傷を防ぐために、抜き勾配を 3 ~ 5 度まで増やす必要がある場合があります。
